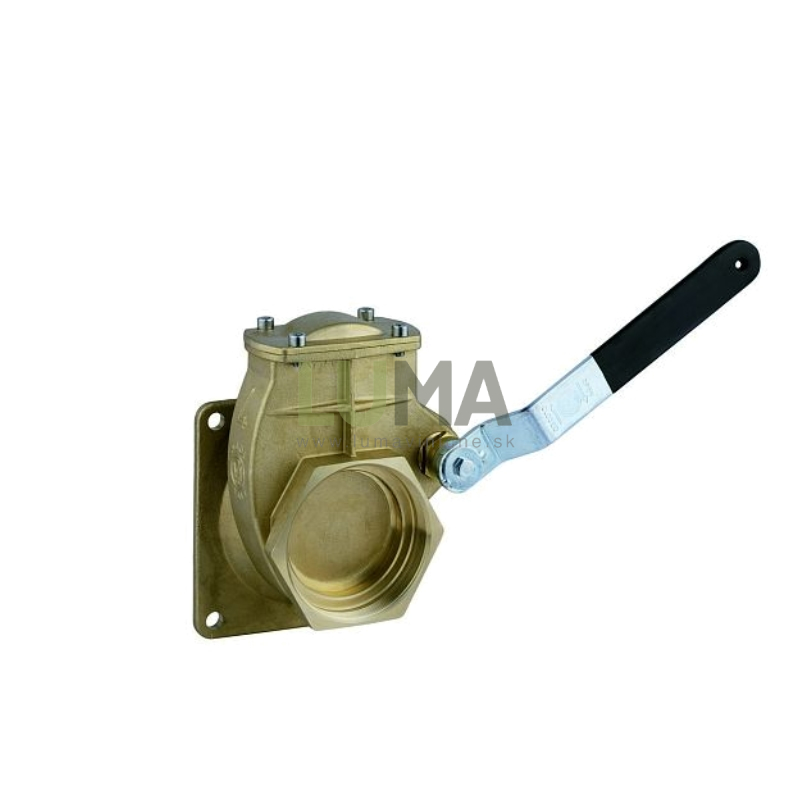

Šupátko MZ vnútorný zavit 4″ / príruba 150 x 150 mm

Popis

MZ  robustné klínové šoupátko s ručným pákovým ovládaním, určené na spoľahlivé uzatváranie alebo otváranie prietoku v potrubných rozvodoch. Vyznačuje sa pevnou konštrukciou a jednoduchou obsluhou, vhodné aj do náročnejších prevádzok (technológie hnojenia, bioplyn a pod.).

Vďaka prevedeniu príruba → vnútorný závit je montáž rýchla a praktická. Šoupátko je dimenzované na max. prevádzkový tlak 6 bar a pracovné teploty -15 až +80 °C.

Hlavné výhody

• Manuálne ovládanie pákou – jednoduché a rýchle prepínanie

• Klínové šoupátko – spoľahlivé uzatváranie prietoku

• Prírubové pripojenie + vnútorný závit – univerzálne použitie v technológii

Technické parametre

• Typ posuvníku: klínové šoupátko

• Ovládanie: ručná páka

• Typ pripojenia: príruba → vnútorný závit

• Príruba 150 x 150

• Menovitá šírka: 4″ (93 mm)

• Ø: 93 mm

• D: 322 mm

• Max. prevádzkový tlak: 6 bar

• Rozsah teplôt: -15 až +80 °C

• Hmotnosť: 6,77 kg

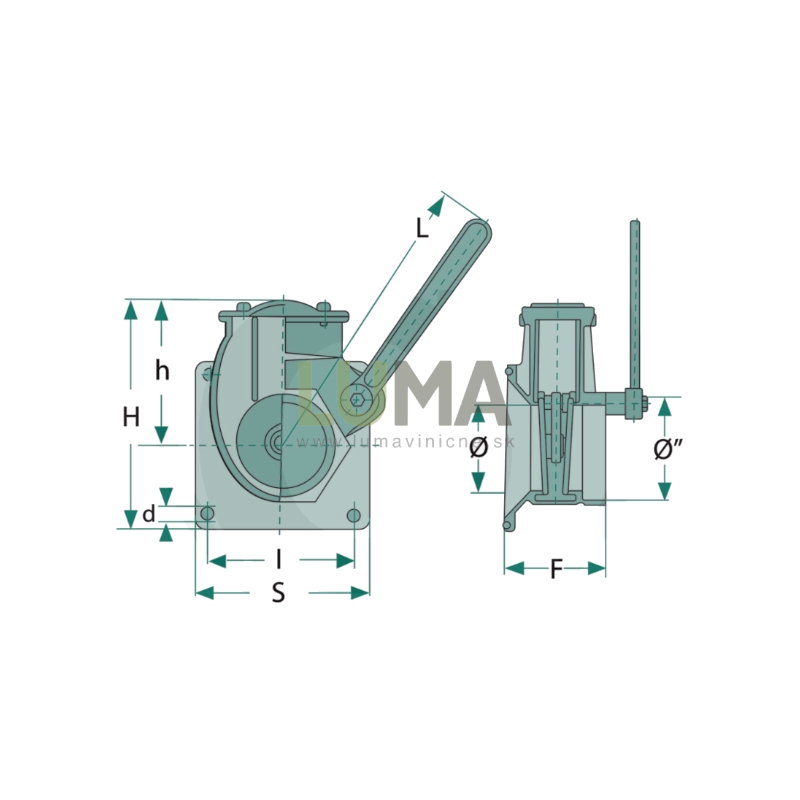

Rozmery (mm):

• h: 158 | S: 180 | d: 13 | l: 150 | F: 103 | H: 248
