MANUÁL

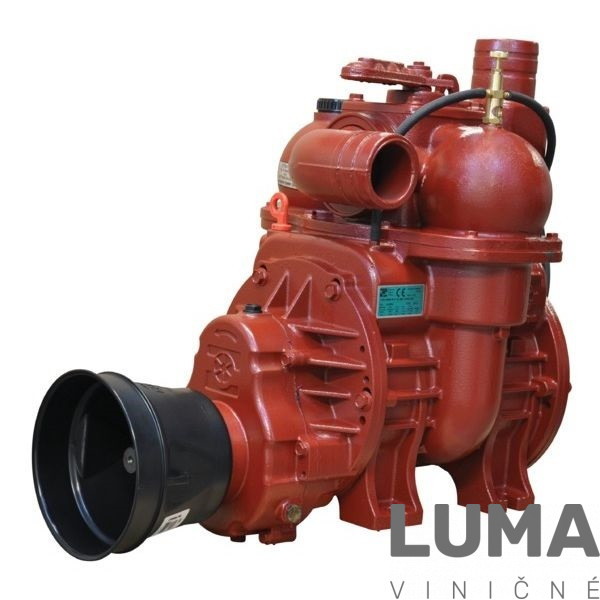

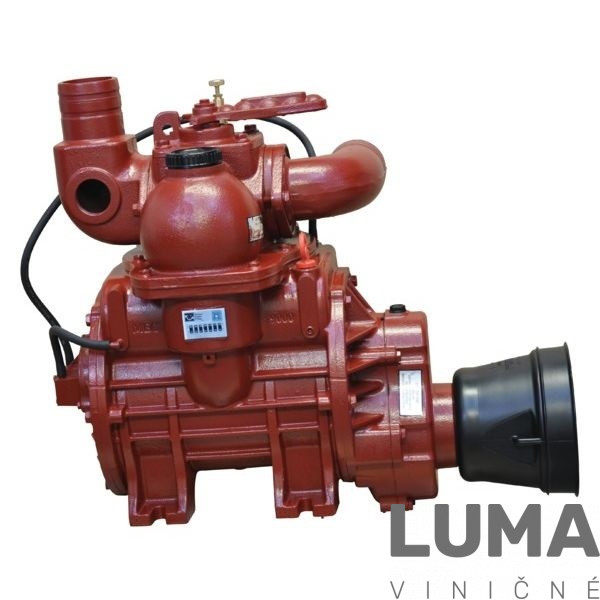

výveva novej generácie MEC II s prevodovkou
Smer otáčania vľavo (SX)
2 na sklade (ks)
Zvláštnosti
| – Čerpadlá série MEC II sú vybavené automatickým ochranným systémom. Umožňuje sa tak napríklad ochrana rotora a plášťa rotora pri zlomení lamiel, pretože rotor, vrátane montážnej príruby, sa dá odsunúť nadol – Čerpadlá s „balastovým systémom“, rozpoznateľné podľa B na konci čísla tovaru (napr. MEC9000MB), majú vo vákuovej prevádzke dlhšiu dobu chodu – Doba chodu pri -0,95 baroch trvá od 8 minút (štandardne) do maximálne 15 minút. Pri -0,6 bar je prípustná nepretržitá prevádzka. – Čerpadlá série MEC II sa štandardne dodávajú so (žiaruvzdornými) lamelami s dlhou životnosťou – Sú vybavené ukazovateľom teploty, takže počas prevádzky je možné odčítanie teploty – Cez kontrolný otvor sa dá zistiť stav opotrebovania lamiel, z čoho vyplýva potreba výmeny lamiel – Na každom čerpadle sa u výrobcu vykonáva finálna kontrola, pričom sa okrem iného testuje vákuum, kompresia a mazanie – Pre každé čerpadlo sa vystavuje protokol o skúške vzťahujúci sa na sériové číslo |
|
| Výhody | – Jedinečný automatický ochranný systém je zárukou minimálnych nákladov na opravy – Pretože čerpadlá B. P. sú testované, kontrolované a balené maximálne svedomite, je garantovaný sto percentný bezporuchový nábeh |
| Oblasti použitia | – Tieto vákuové čerpadlá s lamelami sa používajú hlavne v poľnohospodárskej oblasti na plnenie a vyprázdňovanie cisterien na močovku |
| Vlastnosti | – Dokážu vytvoriť nielen pretlak, ale aj podtlak |
| Rozsah dodávky | – Vrátane krytu kĺbového hriadeľa – Bez pretlakového ventilu a podtlakového ventilu – Čerpadlá sa dodávajú bez mazacieho oleja |
| Technické informácie | – Štruktúra čísel tovaru: MEC = séria, 9000 = typ, M = nepriamy náhon 540 ot./min., A = automatické mazanie, B = balastový systém, SX = ľavotočivá – Pri čerpadlách bez automatického mazania (žiadne „A“ v čísle tovaru) je čerpadlo vybavené núteným mazaním, ktoré sa nastavuje pomocou kvapkovačov – Pri čerpadlách s automatickým mazaním je množstvo mazacieho oleja nastavené výrobcom a nedá sa zmeniť bez náradia – Pri nútenom mazaní musíte funkciu kontrolovať počas prevádzky vždy tak, ako aj pri automatickom mazaní – Čerpadlá s nepriamym náhonom (M) musia byť poháňané ľavotočivo – Smer otáčania sa určuje pri nasmerovaní poháňaného hriadeľa na pozorovateľa – Pri priamom náhone čerpadla (napríklad pomocou ťažného vozidla) sa musí toto čerpadlo poháňať ľavotočivo – Olej predpísaný na mazanie lamiel: originálny olej B. P. |
| Jednotka | kus |
| Pocet otácek (U/min) (Rpm) | 540 |
| Kapacita (l/min) | 9030 |
| Spotreba energie (max. Prítlak kW) | 36 |
| Spotreba energie (max. Podtlak) (kW) | 17 |
| Hnací hrídel | 1 3/8 |

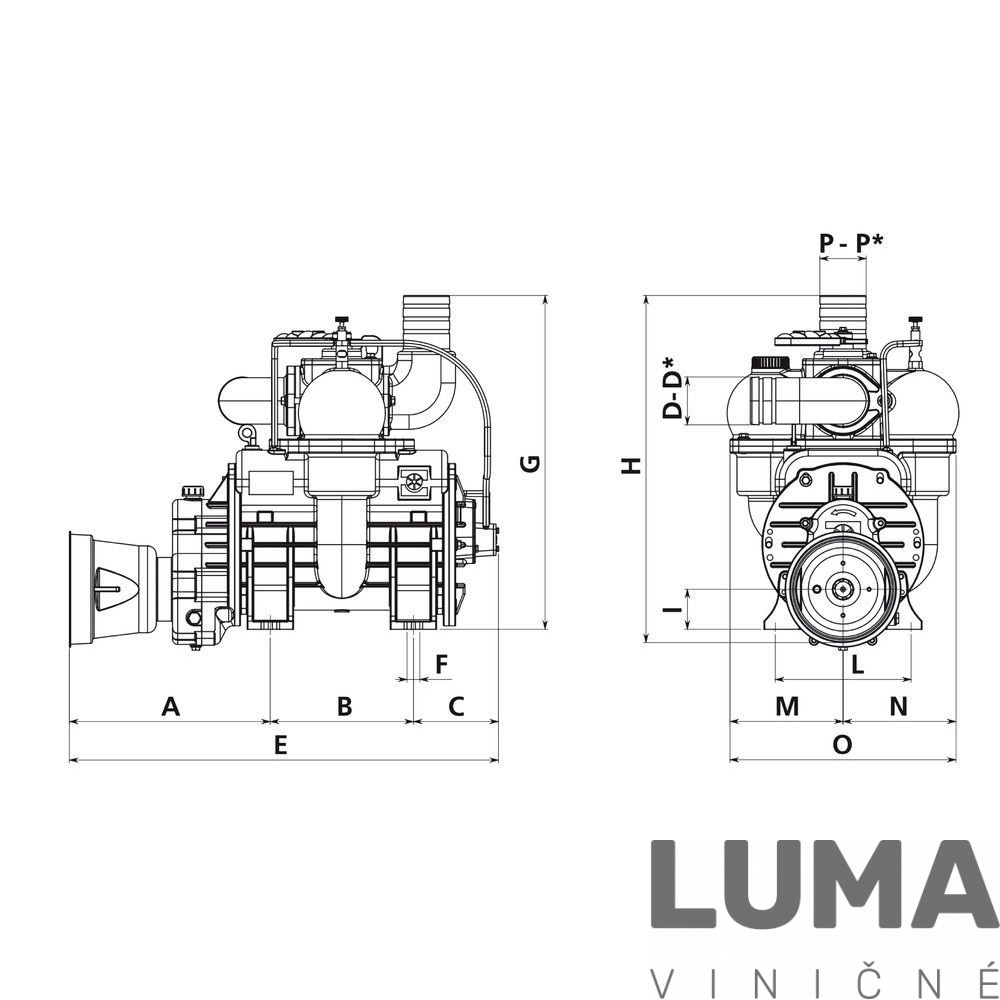

| A (mm) | 340 |
| B (mm) | 189 |
| C (mm) | 141 |
| D (mm) | 80 |
| E (mm) | 670 |
| F (mm) | 22 |
| G (mm) | 575 |
| H (mm) | 605 |
| l (mm) | 69 |
| L (mm) | 246 |
| M (mm) | 195 |
| N (mm) | 195 |
| O (mm) | 390 |
| P (mm) | 80 |
| Max. podtlak (bar) | 0,95 |
| Max. absolútny tlak (bar) | 2,5 |
| Max. relatívny tlak (bar) | 1,5 |
| Objem nádrže s mazacím olejom | 2,5 |
| Hmotnost (kg) | 145 |
| Pripojení pro podtlakový ventil | 1.5 |
| Pripojení pojistného ventilu | 2 |
| Hmotnosť | 150 kg |
|---|
